Statisk belastningstest af pæle

Den mest pålidelige metode til at fastslå en fundamentspæls bæreevne under reelle belastningsforhold. Ved kontrolleret påføring af last og måling af pælens sætning dokumenteres det, at designkravene er opfyldt. Testen giver direkte dokumentation for både projektsikkerhed og kvalitetssikring.

Hvordan fungerer det?

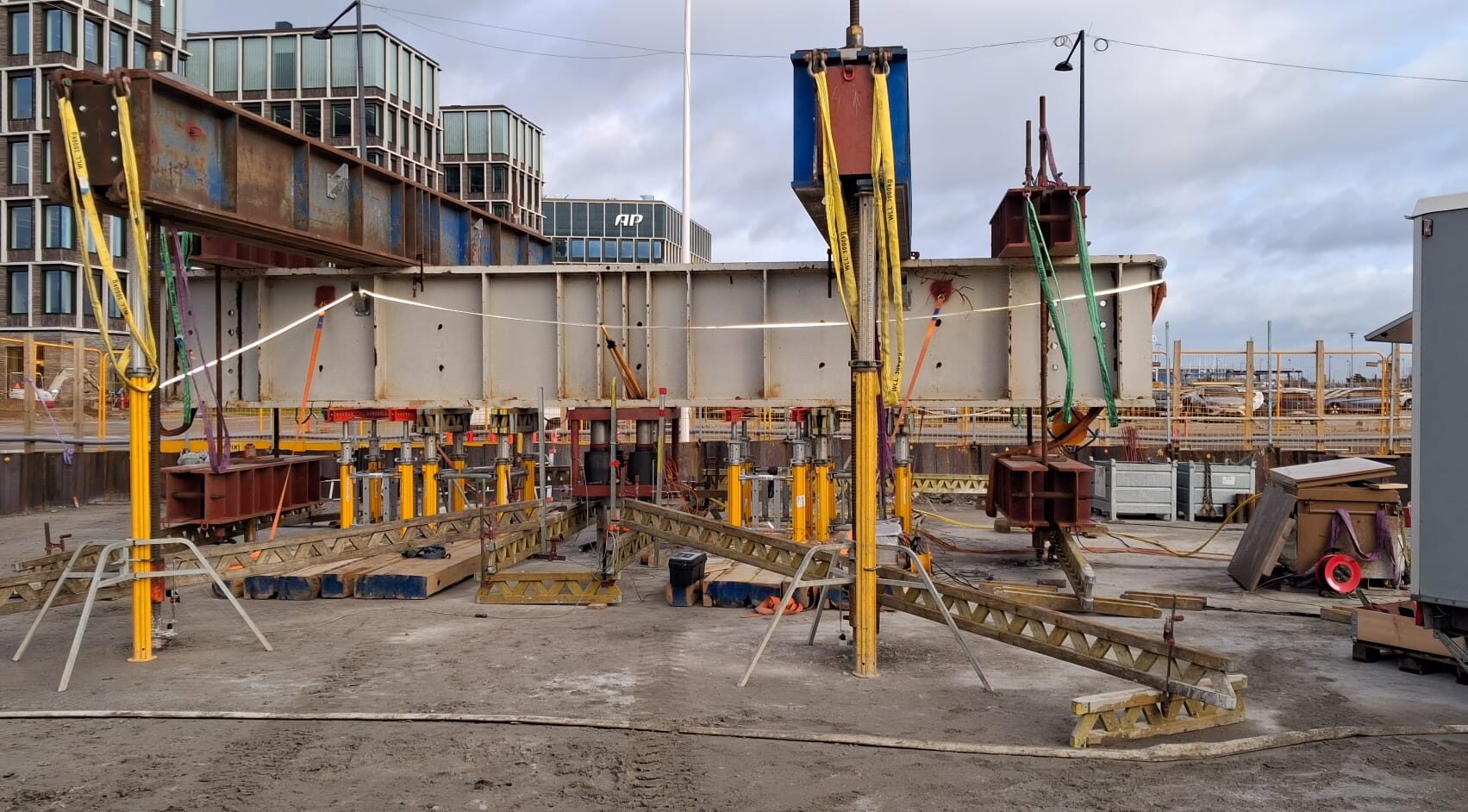

Et reaktionssystem etableres omkring testpælen og består typisk af forankringspæle samt en lastbjælke eller ramme. En hydraulisk donkraft påfører herefter en gradvist stigende lodret belastning, mens pælens sætning måles med præcise måleinstrumenter. Forholdet mellem belastning og sætning analyseres efterfølgende for at vurdere pælens bæreevne og eventuel brudadfærd.

Klargøring af testområde

Opsætning af sikkerhedsområde og installation af ankerpæle til reaktionsrammen.

Montering af testudstyr

Hydraulisk donkraft og målerammer placeres på pælen til påføring af lodret belastning.

Belastning i trin

Lasten påføres i kontrollerede trin, mens sætning måles kontinuerligt.

Analyse og resultater

Last-sætningskurver analyseres for at vurdere pælens kapacitet og deformation.

Arbejdsgang

Testen udføres typisk før endelig godkendelse af fundamentsystemet eller for at verificere dimensioneringsantagelser.

Valg af testpæl

Repræsentativ placering

En arbejds- eller testpæl udvælges ud fra design og jordforhold.

Opsætning af reaktionssystem

Forankringer og bjælker

Ankerpæle og stålrammer installeres for at modstå testbelastningen

Belastningsprocedure

Trinvist belastning

Testen udføres i henhold til EN ISO 22477-10 eller nationale standarder, med nøjagtig registrering af sætninger

Evaluering og rapportering

Bæreevnebekræftelse

Data analyseres, og der udarbejdes en teknisk rapport med dokumentation af kapacitet og sikkerhed.

Fordele

Direkte dokumentation af bæreevne

Bekræfter pælens faktiske ydeevne under last

Verificering af design

Understøtter ingeniørernes beregninger og tryghed for bygherre

Kvalitetskontrol

Afslører installationsfejl eller uventede jordforhold

Overholdelse af standarder

Udføres i henhold til gældende regler og normer (f.eks. Eurocode, DS/EN, ASTM).

Anvendelsesområder

Byggeri (bolig og erhverv)

Infrastruktur

Geoteknik

Jernbaner

Energi- og anlægsbyggeri

Har du spørgsmål? Kontakt os

Ofte stillede spørgsmål

Hvor lang tid tager en statisk belastningstest?

Typisk mellem nogle timer og en hel arbejdsdag afhængig af testmetode og lasttrin.

Er testen destruktiv?

Nej – den er ikke-destruktiv og påvirker ikke pælens funktionsevne.
