Pomiar rozwarcia rys

to precyzyjna metoda oceny aktywności zarysowań w elementach konstrukcyjnych. Umożliwia śledzenie zmian szerokości rys w czasie – zarówno w trakcie realizacji inwestycji, jak i podczas eksploatacji obiektów. Stanowi ważny element monitorowania bezpieczeństwa konstrukcji.

Jak to działa?

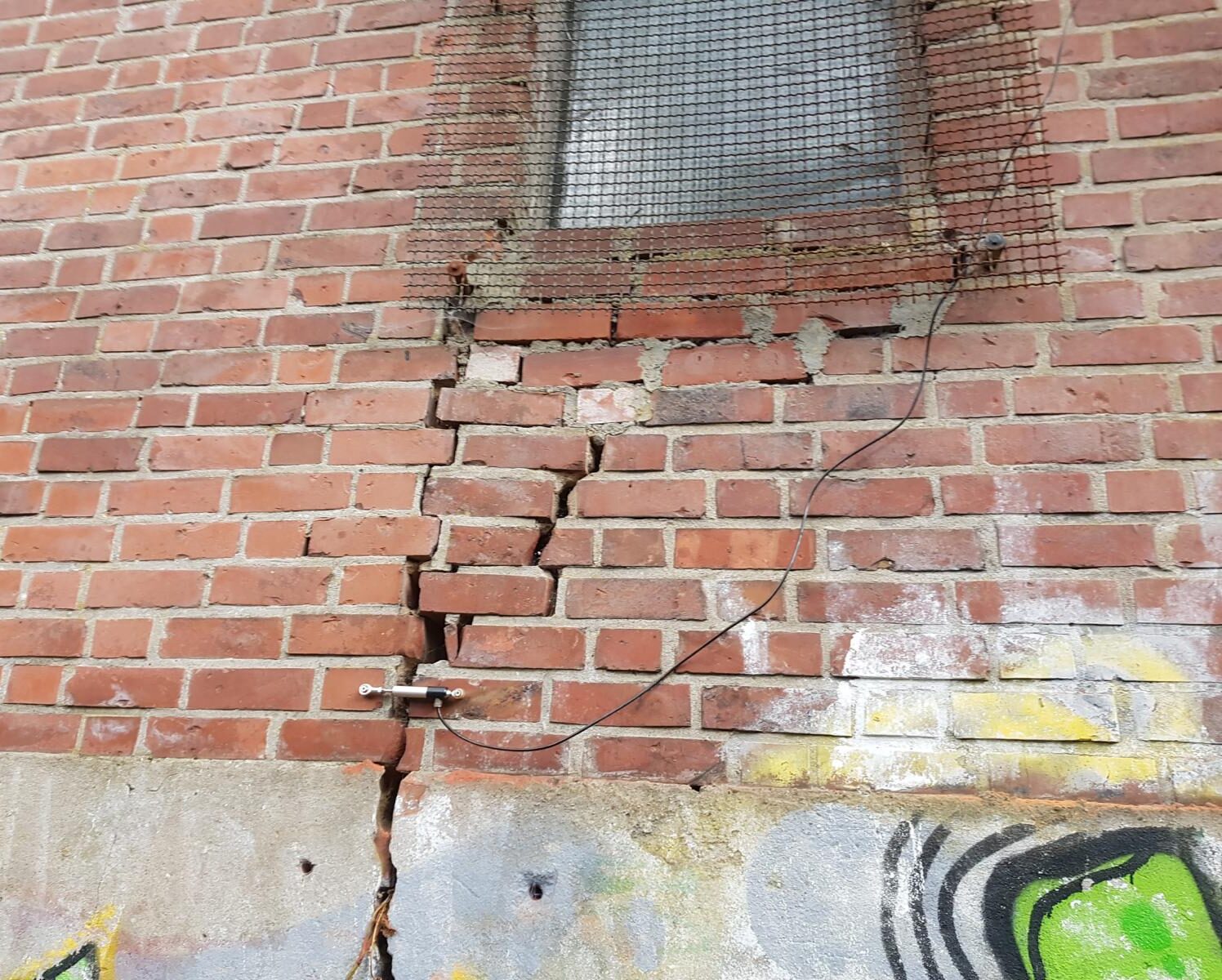

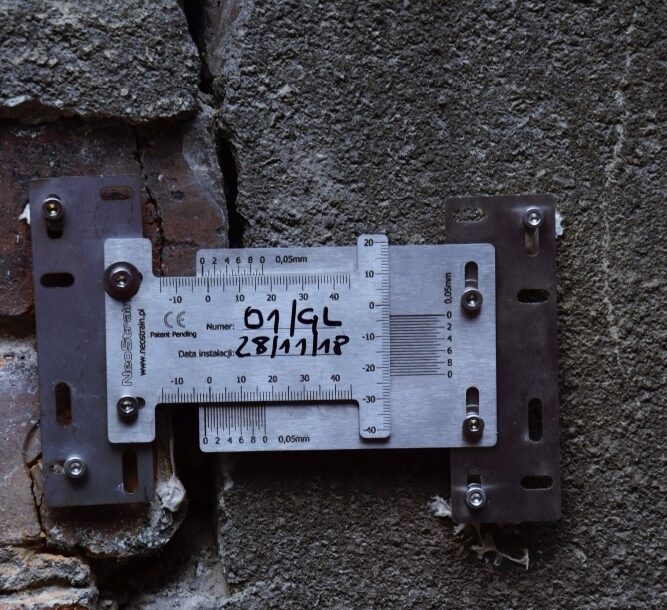

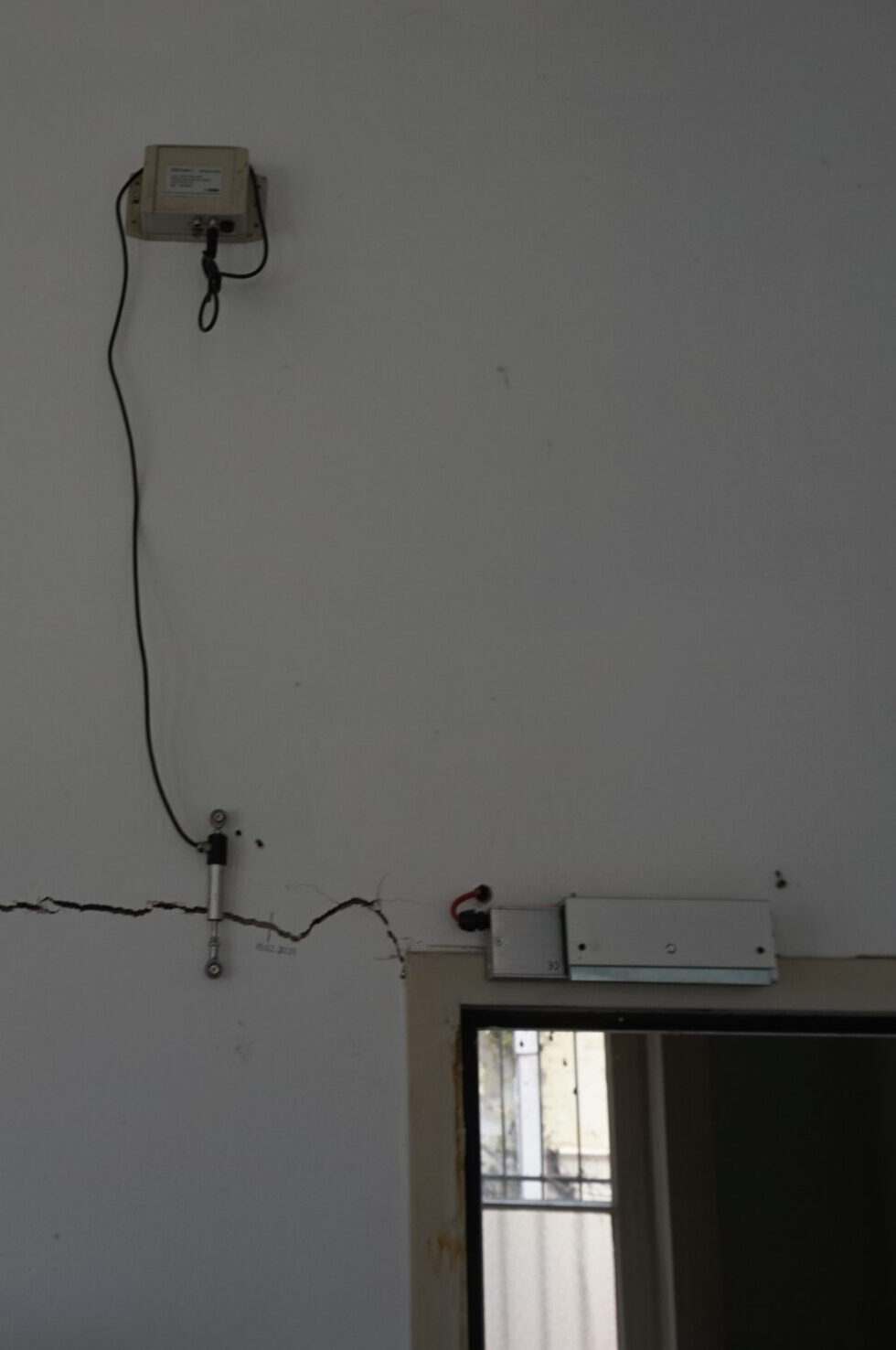

Pomiar realizowany jest za pomocą szczelinomierzy (mechanicznych, elektronicznych lub cyfrowych) zamocowanych w miejscu rysy. Pomiary wykonywane są ręcznie lub w sposób ciągły – w zależności od zastosowanego systemu. Rejestrowane zmiany szerokości mogą świadczyć o niepożądanych przemieszczeniach, odkształceniach lub postępujących uszkodzeniach konstrukcji.

Inwentaryzacja rys

Dokumentacja istniejących zarysowań i wybór punktów kontrolnych.

Montaż szczelinomierzy

Instalacja urządzeń pomiarowych w wybranych miejscach.

Rejestracja pomiarów

Ręczne lub automatyczne odczyty szerokości rys w czasie.

Analiza zmian

Porównanie danych z różnych okresów i ocena aktywności rysy.

Etapy

Pomiar rozwarcia rys prowadzony jest zgodnie z planem monitoringu konstrukcji, w miejscach występowania istniejących lub potencjalnych uszkodzeń.

Oględziny konstrukcji

Lokalizacja rys

Identyfikacja miejsc zagrożonych pękaniem lub zarysowaniem.

Wybór metody pomiarowej

Dobór typu szczelinomierza

W zależności od rodzaju konstrukcji i oczekiwanej precyzji.

Montaż i kalibracja

Przygotowanie punktów pomiarowych.

Zamocowanie urządzeń i wykonanie pomiaru zerowego.

Monitoring i interpretacja

Rejestracja zmian

Odczyt danych i ocena wpływu zarysowań na bezpieczeństwo konstrukcji.

Korzyści pomiaru rozwarcia rys

Wczesna identyfikacja problemów

Umożliwia wykrycie postępujących uszkodzeń konstrukcji.

Niski koszt i prostota montażu

System może być wdrożony szybko i bezinwazyjnie.

Archiwizacja danych pomiarowych

Możliwość porównania stanu konstrukcji w różnych okresach.

Zgodność z wymaganiami nadzoru

Dane mogą być podstawą do odbiorów, decyzji o naprawach lub ekspertyz.

Gdzie pomiar rozwarcia rys znajduje zastosowanie?

Budownictwo kubaturowe

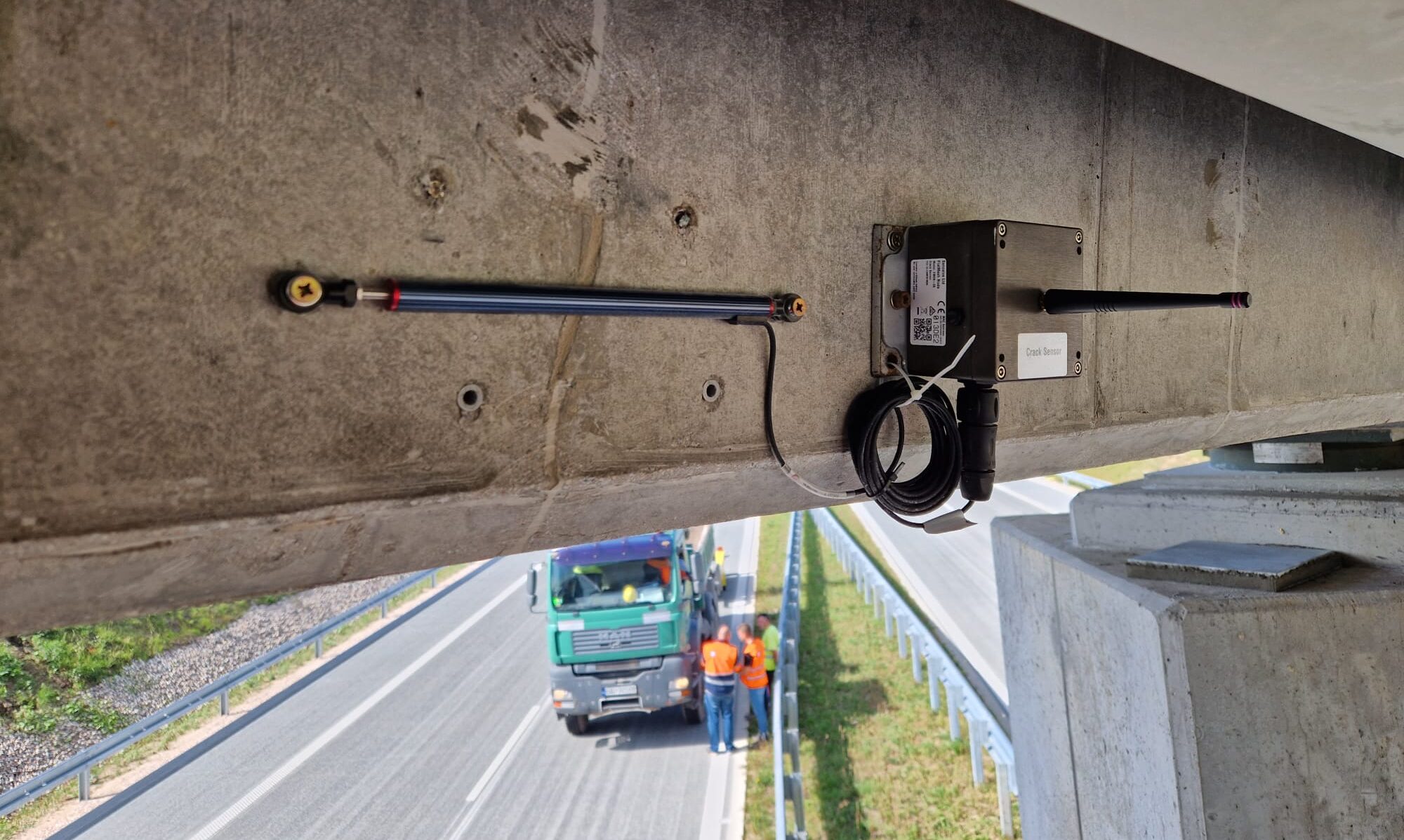

Infrastruktura

Tunele

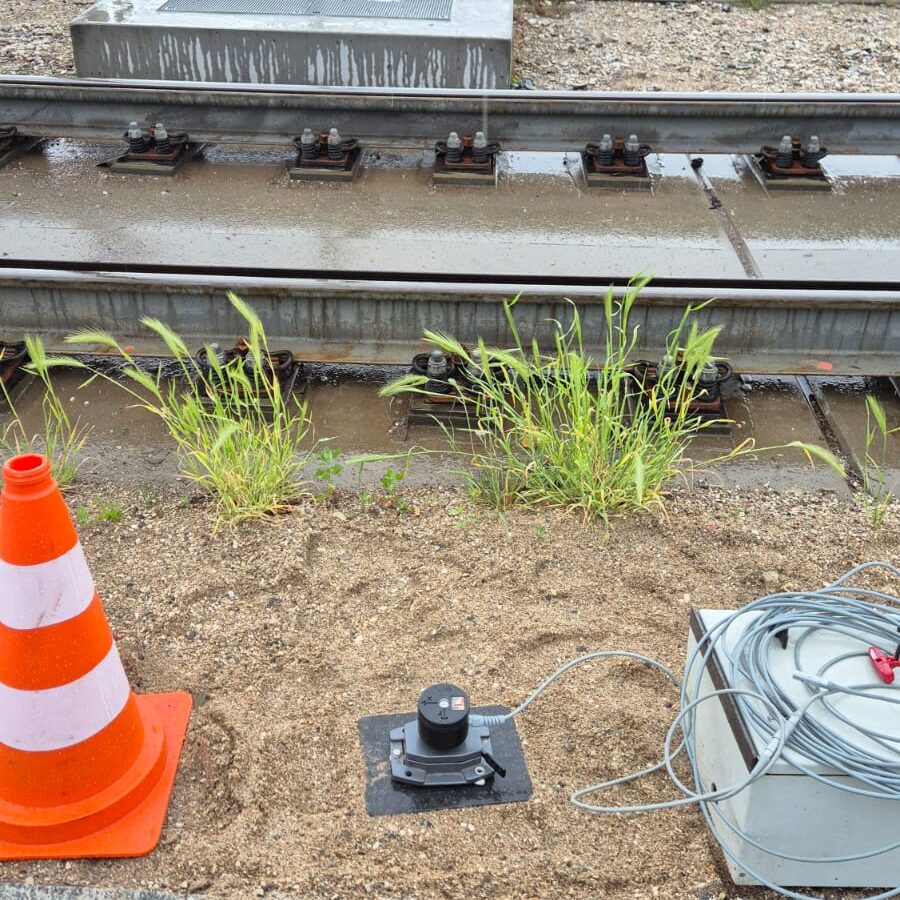

Kolej

Budownictwo energetyczne

Masz pytania? Skontaktuj się z nami

Najczęściej zadawane pytania

Czy każda rysa wymaga pomiaru?

Nie – pomiar stosuje się w przypadku rys konstrukcyjnych, które mogą wpływać na bezpieczeństwo lub trwałość obiektu. Rysy powierzchniowe lub technologiczne zwykle nie wymagają stałego monitorowania.

Jak długo należy prowadzić monitoring?

Czas trwania zależy od obserwowanej aktywności – zwykle od kilku tygodni do kilku miesięcy. W przypadku aktywnych rys monitoring może być kontynuowany długoterminowo.
