Termisk integritetsprofilering

er en ikke-destruktiv metode til kontrol af kvaliteten og kontinuiteten af dybe fundamenter såsom borede pæle og sekantvægge. Ved at analysere temperaturfordelingen under betonens hærdning kan man identificere fejl som indsnævringer, hulrum eller dårligt udfyldte zoner – hurtigt og effektivt.

Sådan fungerer det?

Termiske sensorer (varmetråde eller sonder) monteres på armeringsburet før betonstøbning. Under hærdningsprocessen frigiver cementen varme (hydration). Temperaturmålinger indsamles over tid og sammenlignes på tværs af hele elementets dybde. Afvigelser fra forventede temperaturprofiler kan indikere problemer med geometri eller materialekvalitet.

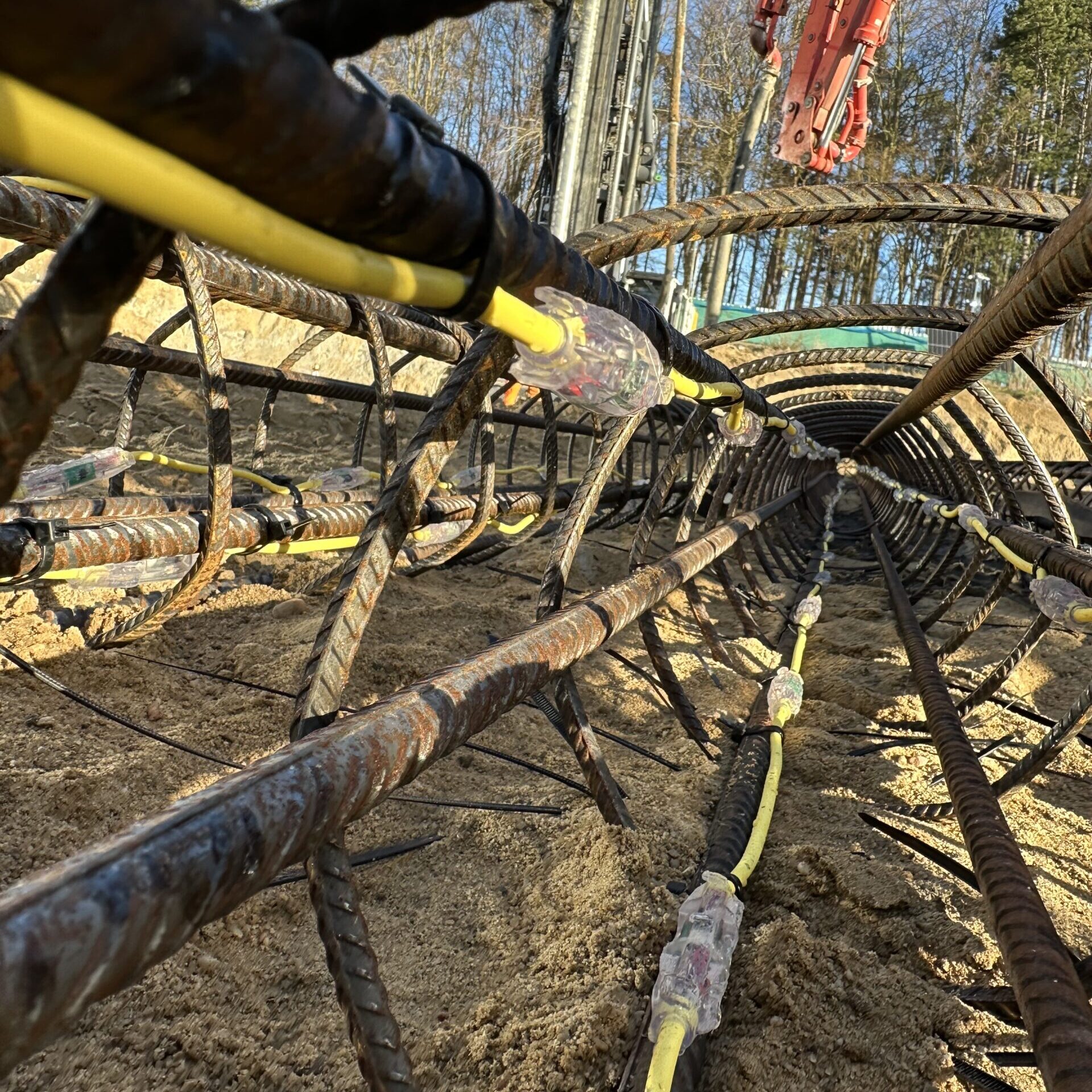

Montering af sensorer

Termiske sensorer installeres vertikalt på armeringen i hele elementets højde.

Betonudstøbning og hærdning

Under hærdning opstår en temperaturprofil, som afspejler betonens integritet.

Dataopsamling

Sensorerne registrerer temperaturdata løbende og gemmer det til analyse.

Analyse og rapport

Data analyseres for at finde uregelmæssigheder, og resultaterne præsenteres i en teknisk rapport

Arbejdsgang

TIP udføres under byggefasen og giver hurtig kvalitetskontrol lige efter betonering.

Forberedelse

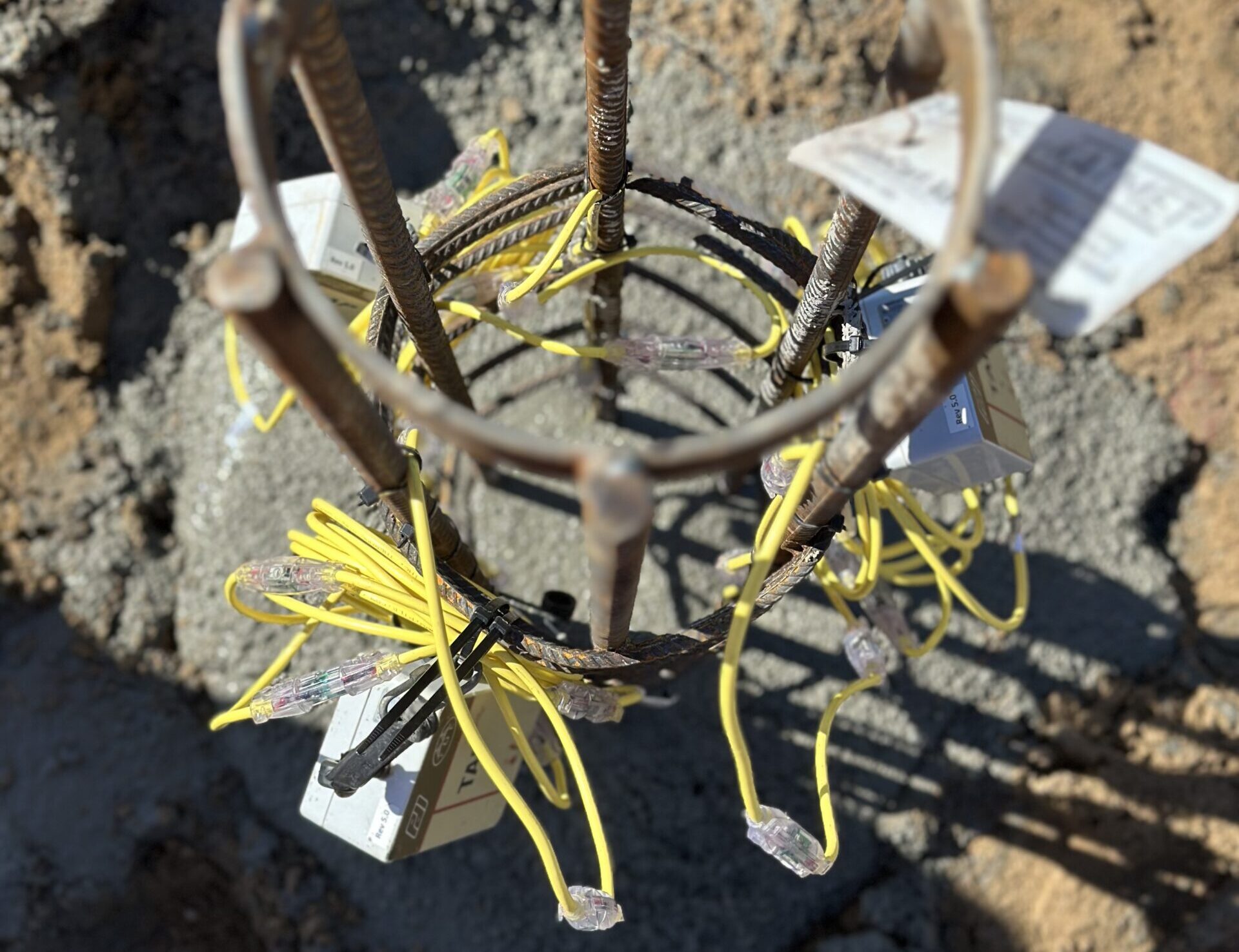

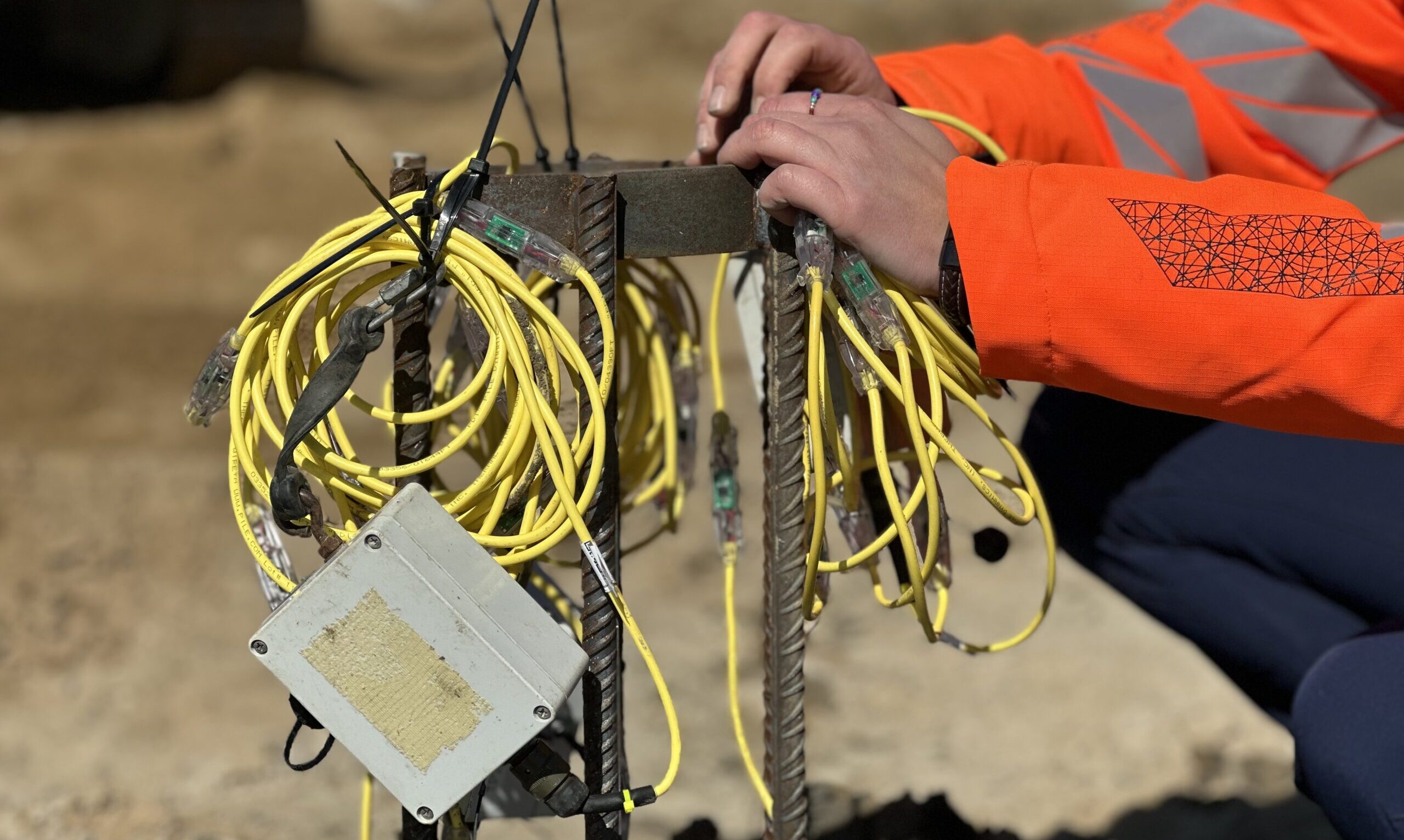

Placering af sensorer

Termiske sensorer placeres jævnt på armeringskonstruktionen.

Betonudstøbning

Start måling

Temperaturregistrering begynder straks efter støbning

Analyse

Sammenligning af temperaturprofiler

Afvigelser fra forventede profiler identificeres og vurderes

Rapportering

Dokumentation af integritet

En rapport udarbejdes, som dokumenterer eventuelle svagheder eller defekter.

Fordele

Ikke-destruktiv metode

Undersøger hele elementet uden boring eller fysisk adgang.

Tidlig fejldetektering

Fejl og mangler opdages hurtigt, hvilket reducerer risici og omkostninger.

Fuld dækning

Hele elementets længde overvåges – ikke kun punktmålinger.

Dokumenteret kvalitet

Leverer teknisk dokumentation, der kan bruges til myndigheder og kvalitetssikring.

Anvendelsesområder

Geoteknik

Byggeri (bolig og erhverv)

Infrastruktur

Tunneler

Energi- og anlægsbyggeri

Have Questions? Contact Us

Frequently Asked Questions

Er termisk profilering bedre end ultralyd (CSL)?

Ja – TIP dækker hele betonelementet, hvor CSL kun måler mellem indstøbte rør.

Hvornår skal temperaturmålingerne starte?

Umiddelbart efter betonudstøbning, så hele hydratiseringsforløbet bliver registreret.
